在信息时代，优盘（U盘）作为最普及的便携存储设备，其内部的精密世界却鲜为人知。尤其是像金士顿这样的全球存储领袖，其生产流程融合了尖端科技与严苛品控。今天，我们将罕见地深入金士顿优盘制造的核心，从最基础的PCB（印刷电路板）开始，一探其诞生全过程。

第一阶段：核心之始——PCB电路板的精密制造

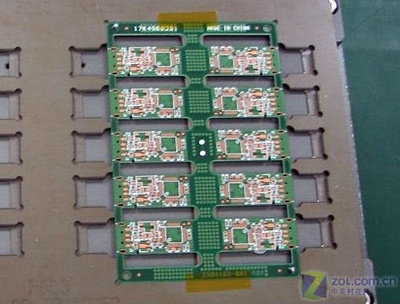

一切始于那片不起眼的绿色基板。金士顿优盘的PCB并非普通电路板，它是所有电子元件的承载平台，其设计与制造精度直接决定产品的稳定性和性能。

1. 设计与光绘：工程师根据优盘主控芯片、闪存颗粒等元件的电气特性和布局，设计出多层（通常是4层或6层）精密的电路图。设计完成后，通过激光光绘机将图形转移到高精度的菲林上。
2. 基板准备与内层制作：覆铜板经过清洗、烘干后，涂上光敏抗蚀剂。利用菲林进行曝光，显影后未受保护部分的铜被蚀刻掉，形成内层线路。随后通过氧化处理形成绝缘层，并通过层压工艺将多层内层与半固化片（Prepreg）压合成一块多层板。
3. 钻孔与电镀：用高精度的数控钻床打出用于连接各层线路的微孔（通孔、盲孔）。随后通过化学沉铜和电镀铜工艺，在孔壁内沉积一层导电的铜层，实现层间电气连通。
4. 外层线路与阻焊：类似内层工艺，制作出最外层线路图形。然后在整个板面印刷上绿色的阻焊油墨（即我们看到的绿色），保护线路并防止焊接短路，仅露出需要焊接的焊盘。在焊盘上镀上锡或金，防止氧化并确保良好的焊接性能。
5. 测试与检验：每一块PCB在出厂前都会经过自动光学检测（AOI）和电气测试，确保线路无短路、断路，通孔连接良好，为后续的元件贴装打下完美基础。

第二阶段：科技心脏——SMT表面贴装技术

这是将芯片“安家”在PCB上的关键一步，全程在高度自动化的无尘车间进行。

1. 锡膏印刷：通过精密的钢网，将糊状的锡膏准确地印刷到PCB的焊盘上。
2. 元件贴装：高速贴片机如同灵巧的机械手，以每秒数个元件的速度，从料带上精准抓取闪存芯片（NAND Flash）、主控芯片（Controller）、电阻电容等微小元件，放置在PCB对应的锡膏位置上。精度可达微米级。
3. 回流焊接：贴装好的PCB进入回流焊炉。经过精确控温的预热、恒温、回流和冷却区域，锡膏融化再凝固，将芯片引脚与PCB焊盘牢固地焊接在一起。

第三阶段：组装与固件注入

1. 功能测试（烧录）：焊接好的半成品首先会连接到测试治具上。在这里，最重要的步骤之一就是通过专业设备，将金士顿优化的固件（Firmware）和底层驱动代码“烧录”进主控芯片。同时进行初步的电气性能和读写功能测试，筛除不良品。
2. 外壳组装：通过超声波焊接或卡扣设计，将PCB模块与精密注塑成型的外壳（金属或塑料）牢固结合。这个过程不仅提供物理保护，也赋予了优盘最终的外观和手感。

第四阶段：终极考验——100%全检与老化测试

金士顿以其可靠性和兼容性著称，这源于其近乎苛刻的最终测试。

1. 全自动测试：每个成品优盘都会被插入高速测试端口，自动化脚本会模拟各种极端使用场景，进行完整的容量验证、读写速度测试、数据校验（确保存储每一位数据都准确无误）以及在不同操作系统下的兼容性测试。
2. 老化与压力测试：部分批次产品还会进行抽样或全批次的老化测试，在特定温度环境下长时间连续读写，以提前发现潜在的不稳定元件，确保交付到用户手中的产品经久耐用。

第五阶段：包装与出厂

通过所有测试的优盘，会被自动或半自动地装入防静电袋、彩盒，并贴上包含序列号、容量等信息的标签。这些包装不仅美观，也提供了防伪验证。成品入库，等待发往全球各地。

****

从一张光秃秃的PCB电路板，到一个握在手中即插即用的金士顿优盘，其背后是一段融合了材料科学、精密机械、半导体技术和自动化软件的现代制造传奇。每一道工序的严谨，每一次测试的坚持，都诠释着“可靠性”如何被锻造而成。这不仅是硬件的生产，更是对数据承载责任的精密兑现。
